预付费售水系统

2015/9/2 19:44:44
预付费售水系统

预付费售水系统

详细介绍

使用原理:

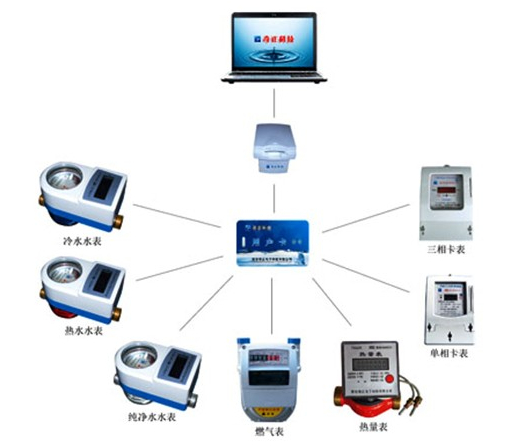

射频卡水表以接触式射频卡为载体,用于计量管道中的水流量,同时具有自动收费功能。用户将水费交给管理部门,管理部门将购水量写入射频卡中,用户将射频卡中信息输入水表后, 水表将自动开阀供水,在用户用水过程中,水表中的MCU自动核减剩余量,所购水量用尽后,水表将自动关阀断水,用户需重新购水后才能再次开阀供水。


特点



    1、预付费功能,先付费,后使用;

    2、阶梯水价,一卡多表;

    3、机械读数与电子读数的双重显示功能;

    4、独特的电池保护功能;

    5、性能独特,适用范围广;

    6、功耗低,使用时间长。


射频卡水表主要技术参数:



  1. 精度等级为B级,采用标准:CJ/T133-2007 IC卡冷水表

  2. 最大允许误差
    在从包括最小流量(qmin)在内到不包括分解流量(qt)的低区中的最大允许误差为±5%。
    在从包括分解流量(qt)在内到包括过载流量(qt)的高区中的最大允许误差为±2%

  3. 工作压力 不大于1.0MPa

  4. 供电电压3.6V锂电池,寿命不小于5年

  5. 流量参数

公称口径 过载流量 常用流量 分界流量 最小流量
L/h
15 3000 1500 120 30
20 5000 2500 200 50
25 7000 3500 280 70



液晶显示说明

次序 显示内容 显示图案 辅助标志
剩余水量 ×××××××.× m3 剩余标志+故障信息




  说明1:剩余量 可以显示负数
  说明2:故障信息的内容
  故障内容   v    显示内容
  电池欠压       “欠压”的标志
  流量传感器故障  “流量”标志
  阀门的当前状态   阀门故障时显示“阀开阀关”的标志。无故障
  时阀门开时
  显示 “阀开 ”的标志 阀门关时显示“阀关”的标志
  请充值状态    当表上剩余量小于报警参数值时显示“请充值”标志。


射频卡外表外形尺寸及安装要求

1.射频卡水表外形尺寸

公称口径(mm) 连接螺纹
mm
15 195 85 115 G3/4
20 195 85 115 G1
25 225 119 100 G11/4


2.安装要求

(1)安装前应先清楚只管内的麻丝、砂石等杂物,以免造成水表的堵塞故障。
(2)IC卡水表要求水平安装,安装时水表壳体上的箭头必须与水流方向一致。为保证流量计的精度,要求水表前面留有6-12倍公称直径的直管段,后面留有4-6倍公称直径的直管段。
